現場透水量試験 水平部

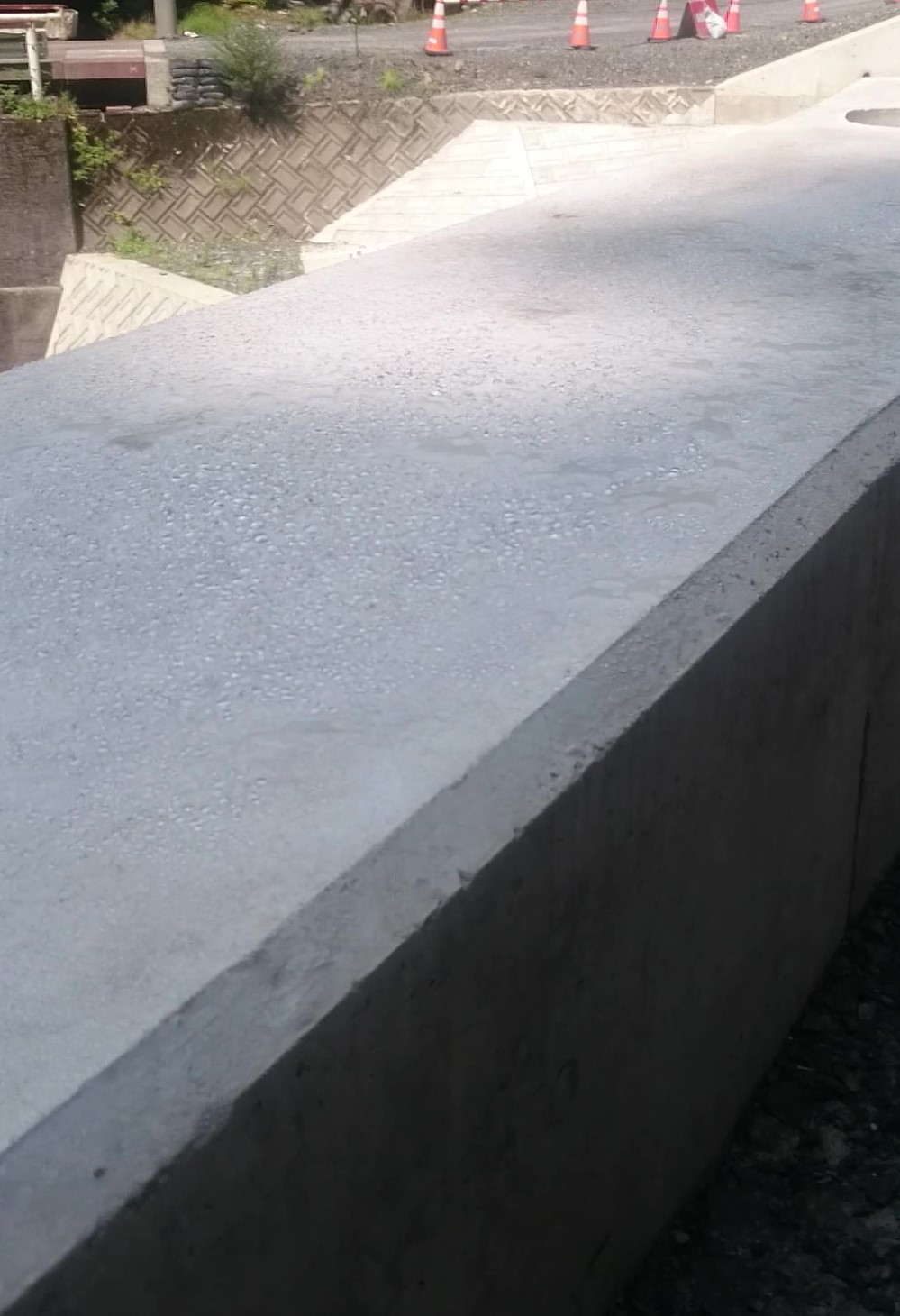

撥水状況

■シッカリート改質用

シッカリート改質用は、水の分子より小さく、浸透助剤の効果で表面張力が小さくなっているため水より深くコンクリートに浸透するよう設計してあります。
ケイ酸カリウムを主成分とした反応型ケイ酸塩系表面含浸材(土木学会ケイ酸塩系表面含浸材の設計施工指針による分類コンクリートライブラリ137)
 ・微細ひび割れを修復、より表面近くを緻密化することで劣化要因の侵入防止
 ・乾燥収縮や温度ひび割れの抑制、より表面近くを緻密化することで劣化要因の侵入防止
 ・CO2や塩化物イオン等長寿命化対策、止水等対策

 Concrete reforming association

YouTube
CRAチャンネル

一般社団法人コンクリート改質協会 ロゴ
一般社団法人コンクリート改質協会 CRA

inquiry@cra-j.com

Document

 拡大

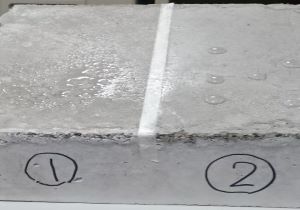

塗布2時間後の撥水状況
 ト ッ プ ペ ー ジ    設 立 趣 旨   活 動 内 容   技 術 資 料   技 術 紹 介   Q & A   問 合 せ

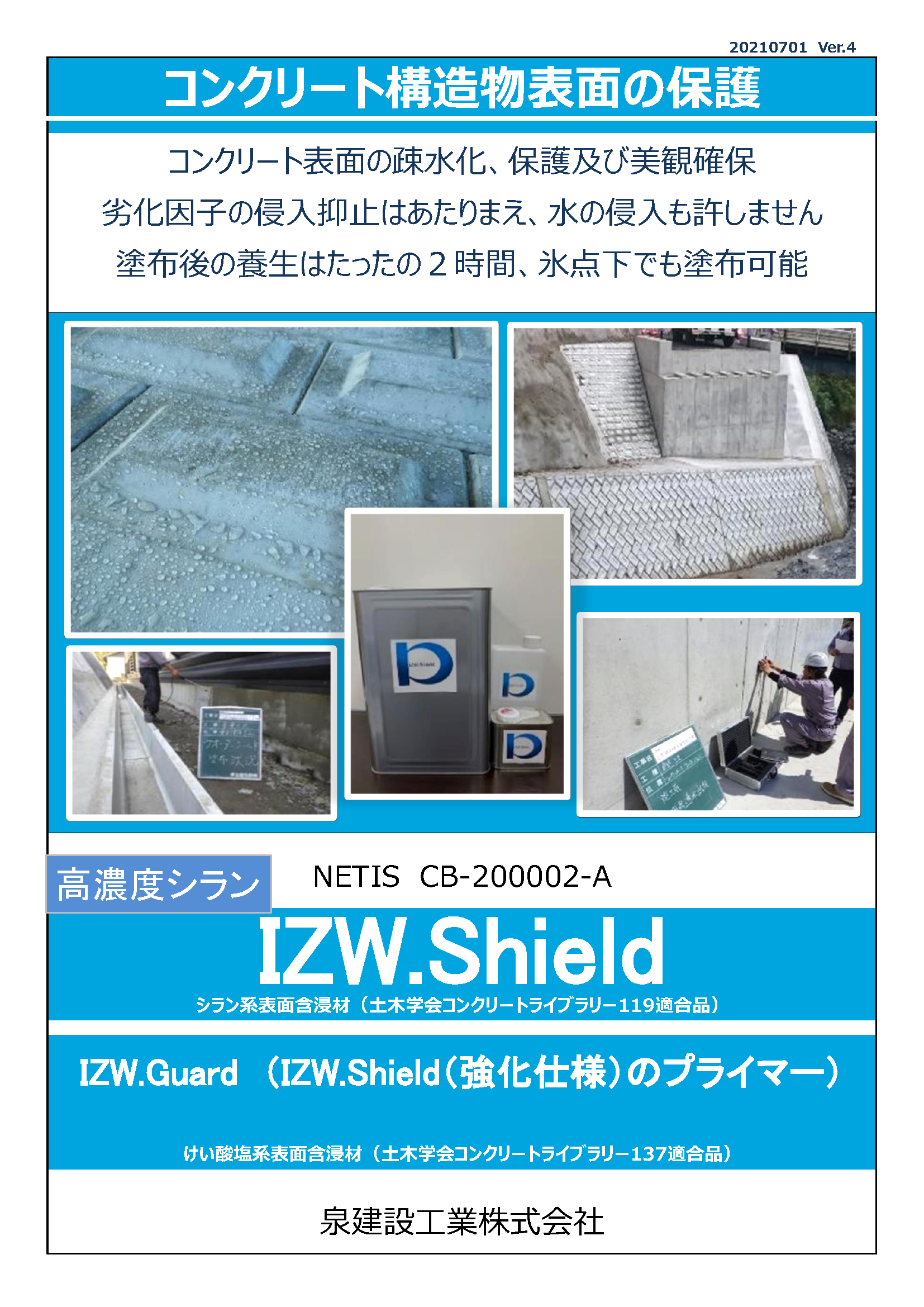

IZW.Shield パンフ

塗布2時間後に水中に2時間投入後の撥水状況
①従来シラン系表面含浸材
②IZW.Shield
疎水層を喪失していないことを確認

塗布表層評価
IZW.Shield

■ 工法概要   けい酸カリウムを主成分としたけい酸塩系表面含浸材
           カルシウム分補充なし、失敗しない止水!後悔しない防水!15年間再漏水しない実績!

■シリカリ (NETIS CB-180026-A)

 シッカリート改質用をベースとしています。河川上流域や含浸材の散水洗浄の回収が難しい場合のために開発されました。
 塗布跡が白化しないので、景観上も有効です。但し、歩行部分は、滑り防止目的とした散水洗浄が必要です。
 長寿命化に留まらず環境にも配慮された工法で、NETIS登録されました

含浸材を塗布するだけで止水に成功事例を紹介しています。

オンラインセミナー開催中!

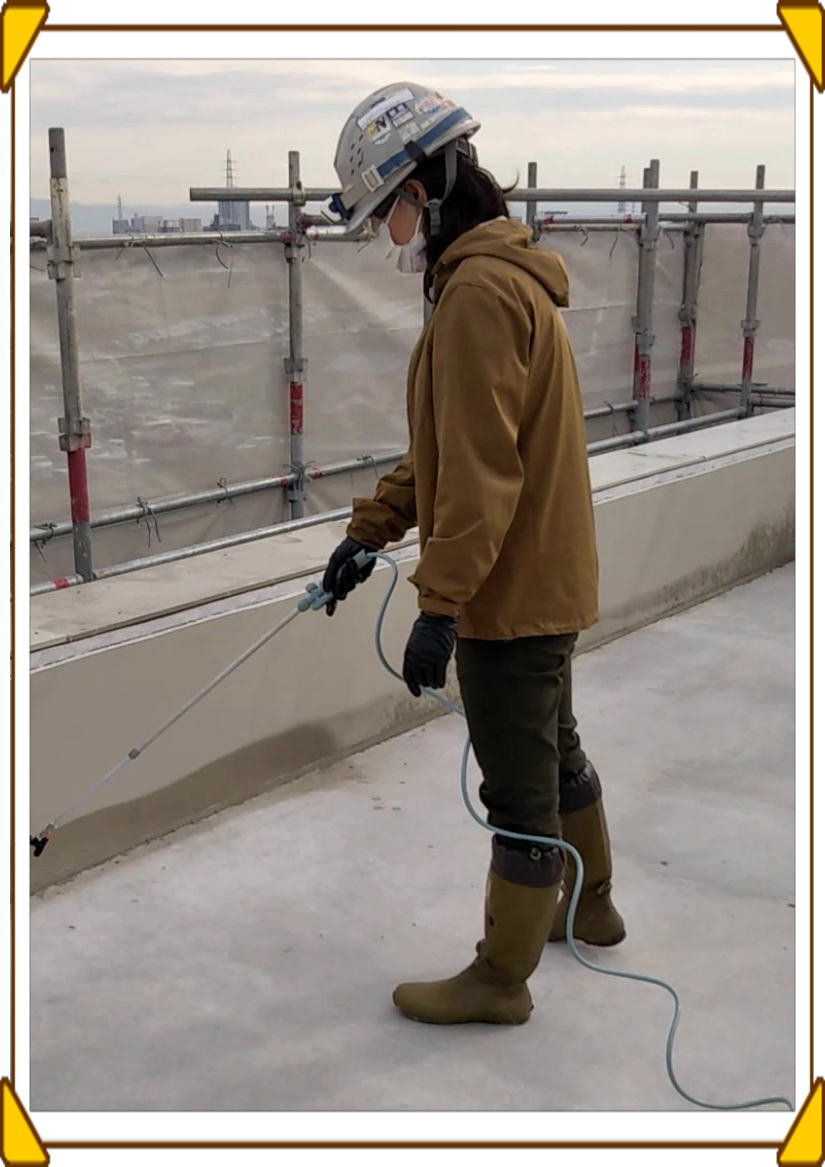

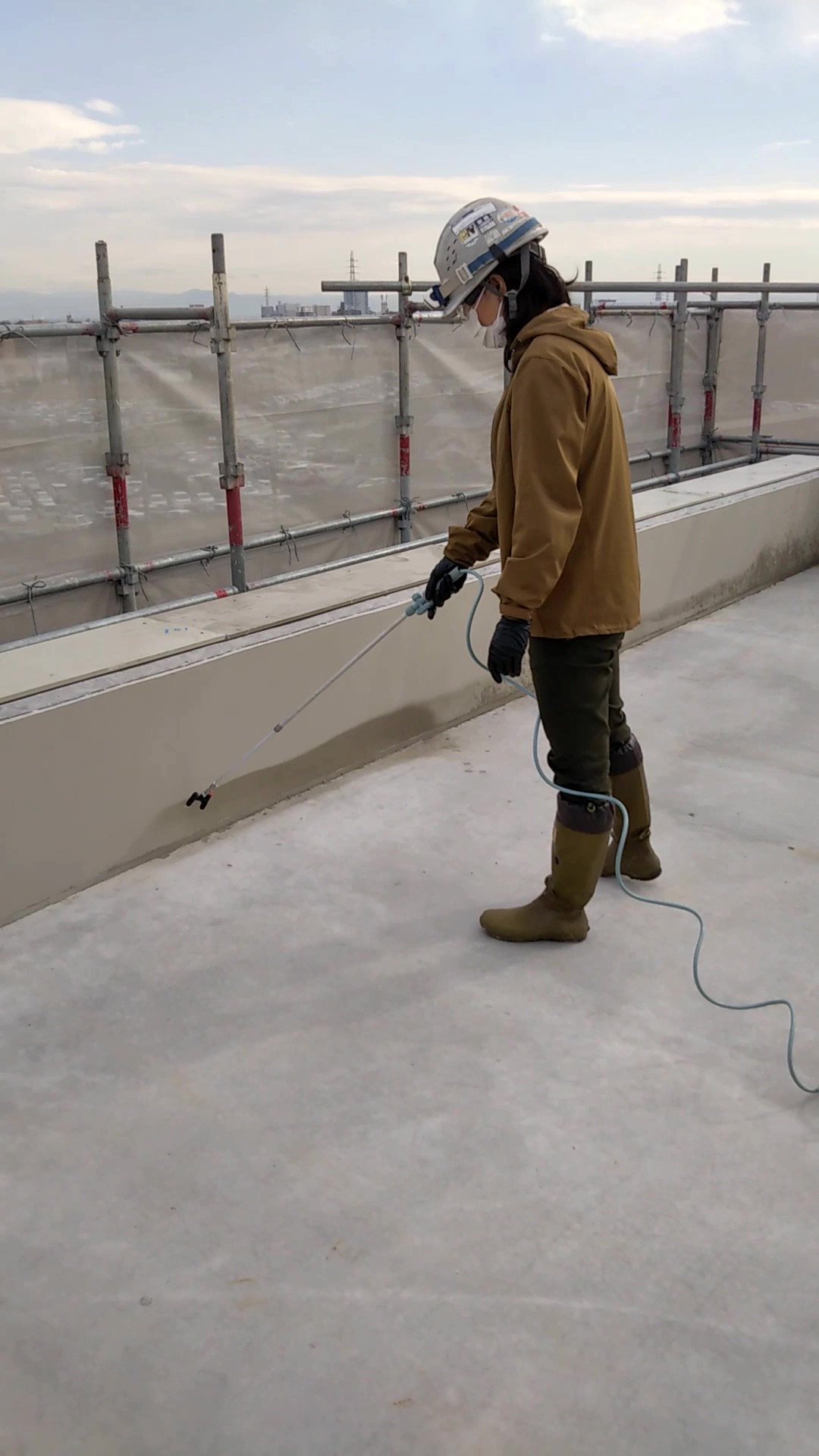

女性も挑戦中

最初は、マイスターの補助をしながら塗布方法を学び、その場で実践し、彼女たちも明日からマイスターです。

(シリカリ)NETIS新技術活用計画書・実施報告書(ピット等防水 記入例)はこちら

(シリカリ)NETIS新技術活用計画書・実施報告書(塗布管理する場合(塗布判定工法) 記入例)はこちら


含浸材の効果も色々、効果の検証が重要!

けい酸カリウム主成分のけい酸塩系表面含浸材で長寿命化に貢献。止水効果を数値化しました。

K572試験 試験機関 (一般財団法人)建材試験センター

女性活躍

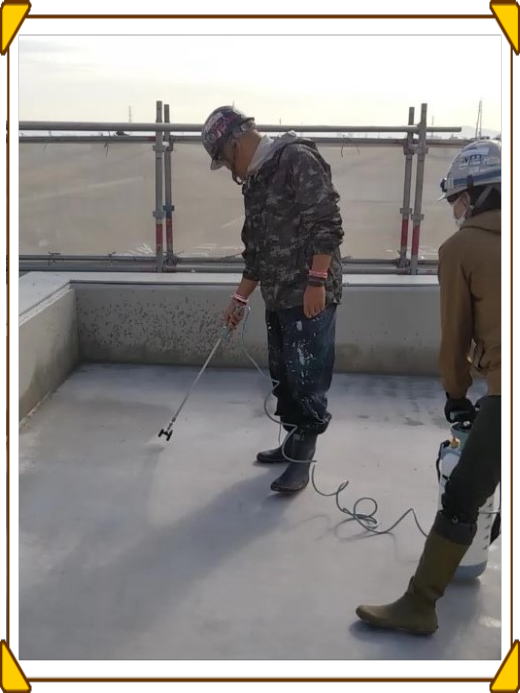

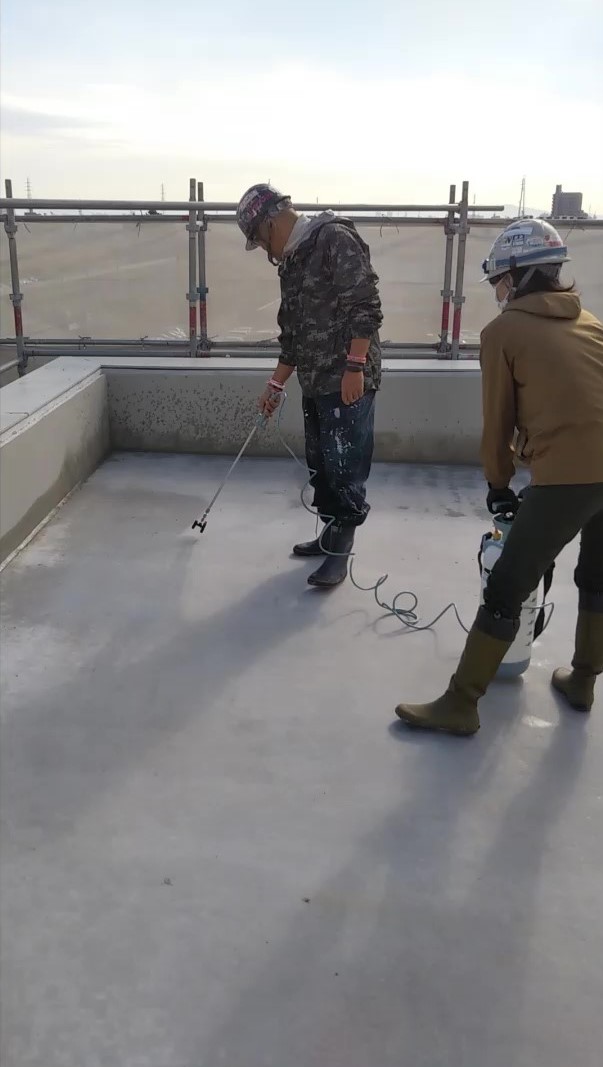

マイスターが手本

シッカリートは浸透性を高めシリカリに移行しています。

■シッカリート吸水防止用

シッカリート吸水防止用を塗布することにより雨水等によるコンクリート酸性化に伴うカルシウムの溶出抑制し長期間吸水防止をします。
シラン系表面含浸材(コンクリートライブラリ119)
 ・吸水防止に効果的、防汚効果やカビ防止に効果がある
 ・コンクリート構造物の打放し面に塗布することで、景観対策が必要な場合に使用


技術紹介(工法概要)

JISA1453 摩耗試験

■IZW.Shield (NETIS CB-200002-A)

 高濃度シラン系表面含浸材です。塗布後2時間養生、マイナス40℃まで凍結しないので養生が安易となり工程管理がしやすくなりました。
耐久性向上、工程管理にも貢献します!

IZW.Shieldは、含浸深さを追究するのではなく、コンクリート表層部により強固な疎水層を形成させることを目的として開発しています。

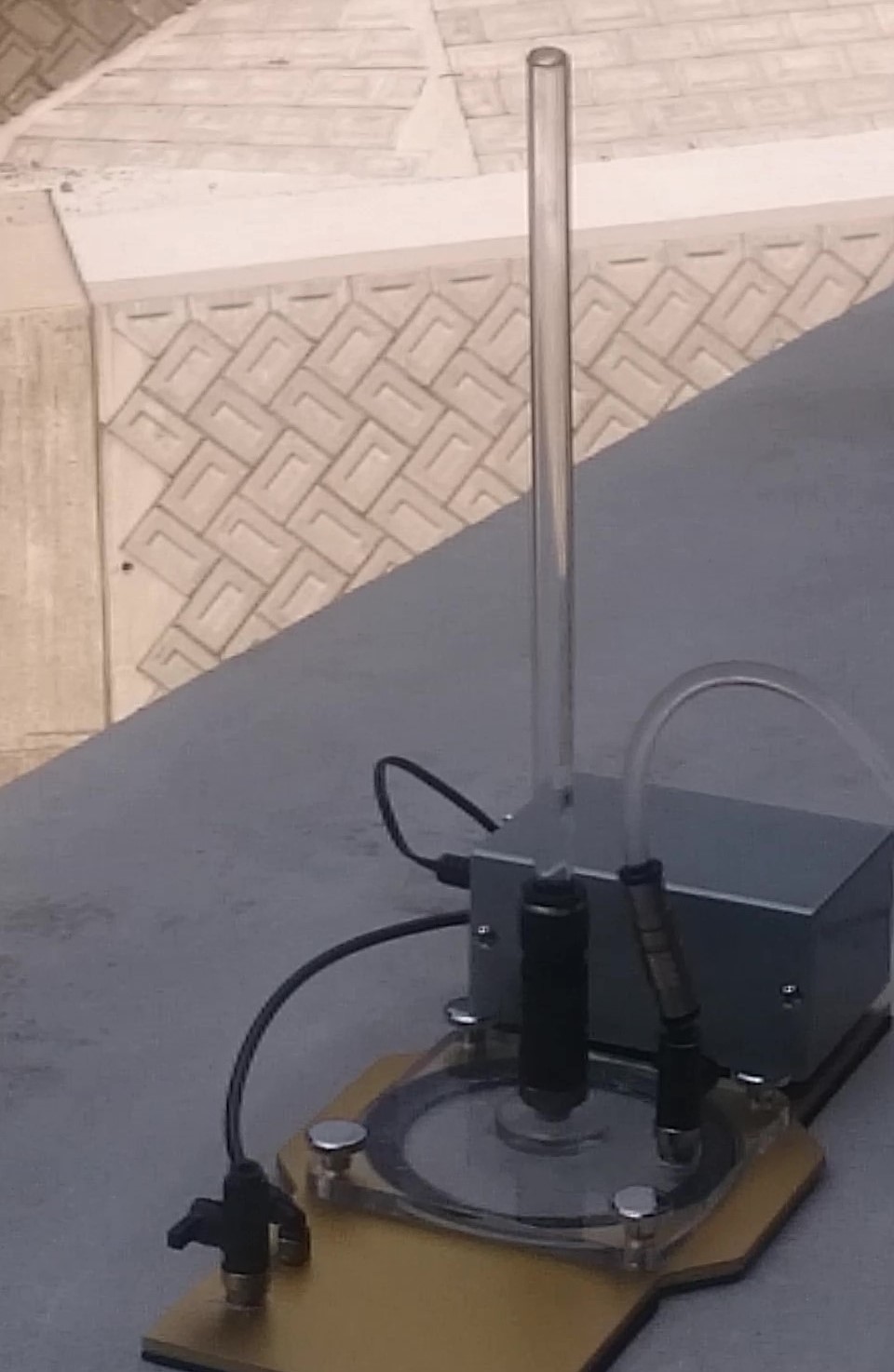

水平部の現場透水量試験

(シリカリ)NETIS新技術活用計画書・実施報告書(土間スラブのひび割れ抑制 記入例)はこちら

IZW.Shield 施工状況 (動画で説明)

塗布を目視確認、記録に残せます

カタログはこちら  施工要領書はこちら  SDSシートはこちら new!シリカリの塗布判定工法はこちら

建設プラザ掲載

NETISプラス掲載

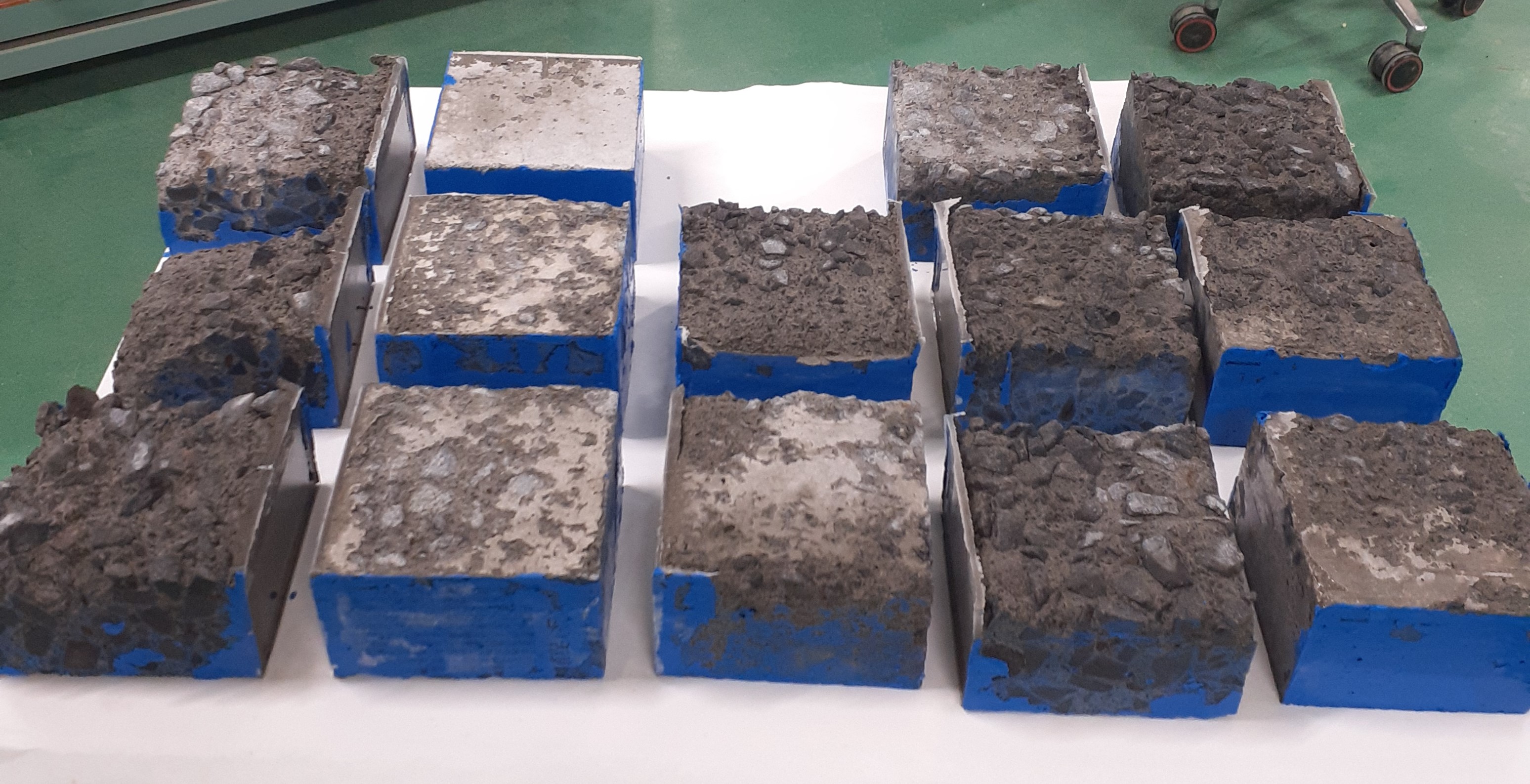

凍結融解試験
凍結融解試験結果
XPS分析結果

深く含浸するほど効果があるのでしょうか?
 第63回(2019年度)北海道開発技術研究発表会論文 シラン系表面含浸材の試験施工を行った美幌橋地覆コンクリートでの追跡調査15年目の評価

論文ダイジェスト版
コンクリート工学年次大会2022(千葉) 論文 農研機構と共同研究

左:ブランク 2列目:IZW.Shield

IZW.Shield

シリカリについては、現在、第三者機関で再試験中

 シリカリ
水の浸透深さ比(%)  55.61
 ひび割れ透水比(%)  42.91

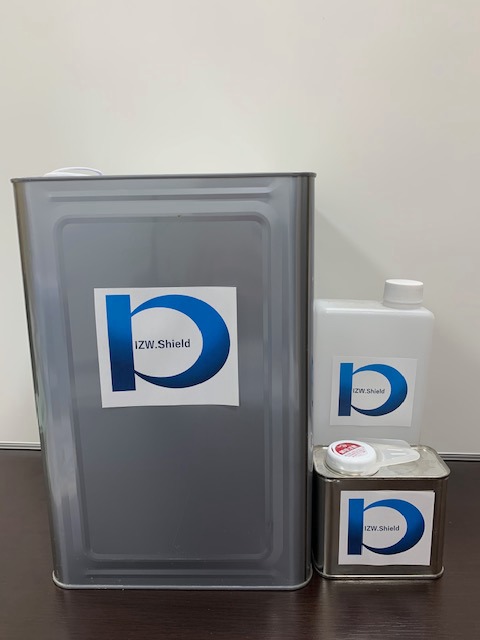

SHIELD 荷姿

塗布2時間後の撥水状況
①従来シラン系表面含浸材
②IZW.Shield
塗布2時間後の疎水層形成完了を確認

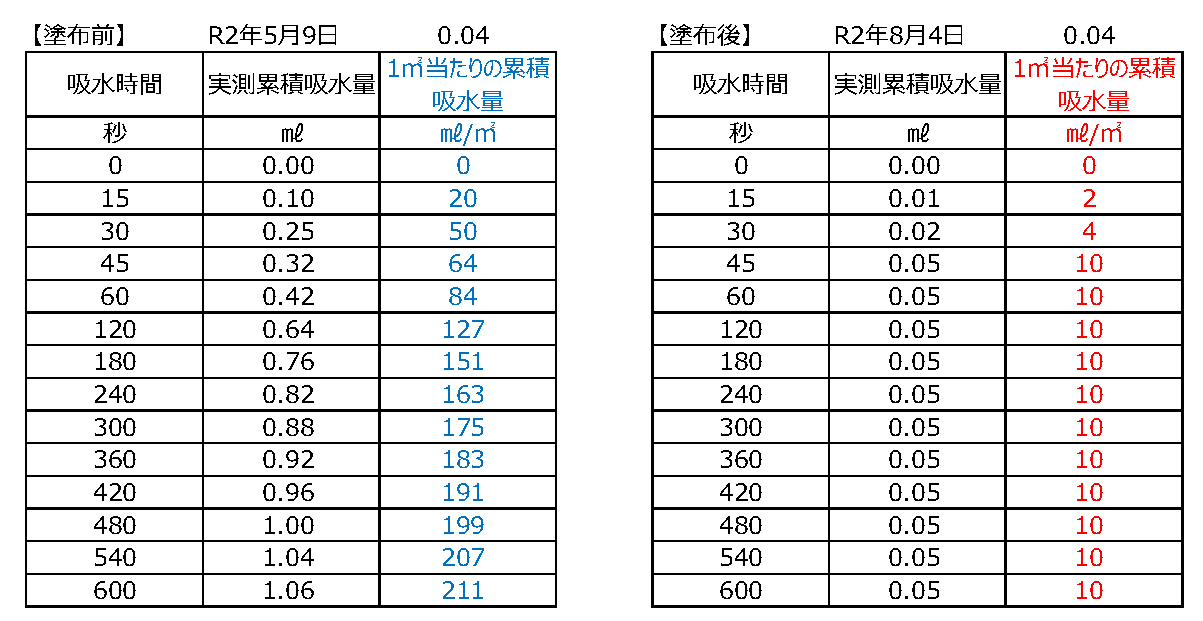

現場透水量測定表
NEXT
NEXT

主任技術評価官で最大3点の加算(実加点は 3×40%=最大1.2点 となります)

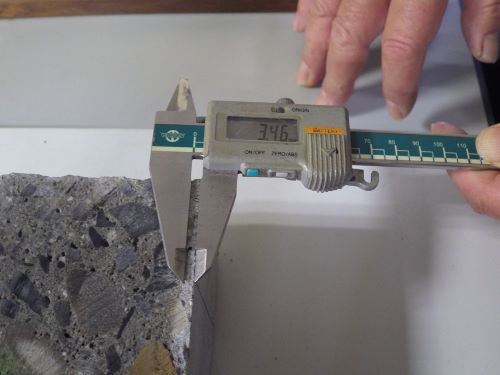

含浸深さ測定

塗布効果を検証します

劣悪コンクリートマスでも止水完了

静岡県新技術・新工法情報データベース掲載

NEXT
現場透水量試験の必要性
含浸深さと塗布効果の関係
含浸深さ

■ 工法概要    高濃度シラン!塗布後の養生時間が2時間だけで疎水層の形成完了!

IZW.Shield SDS

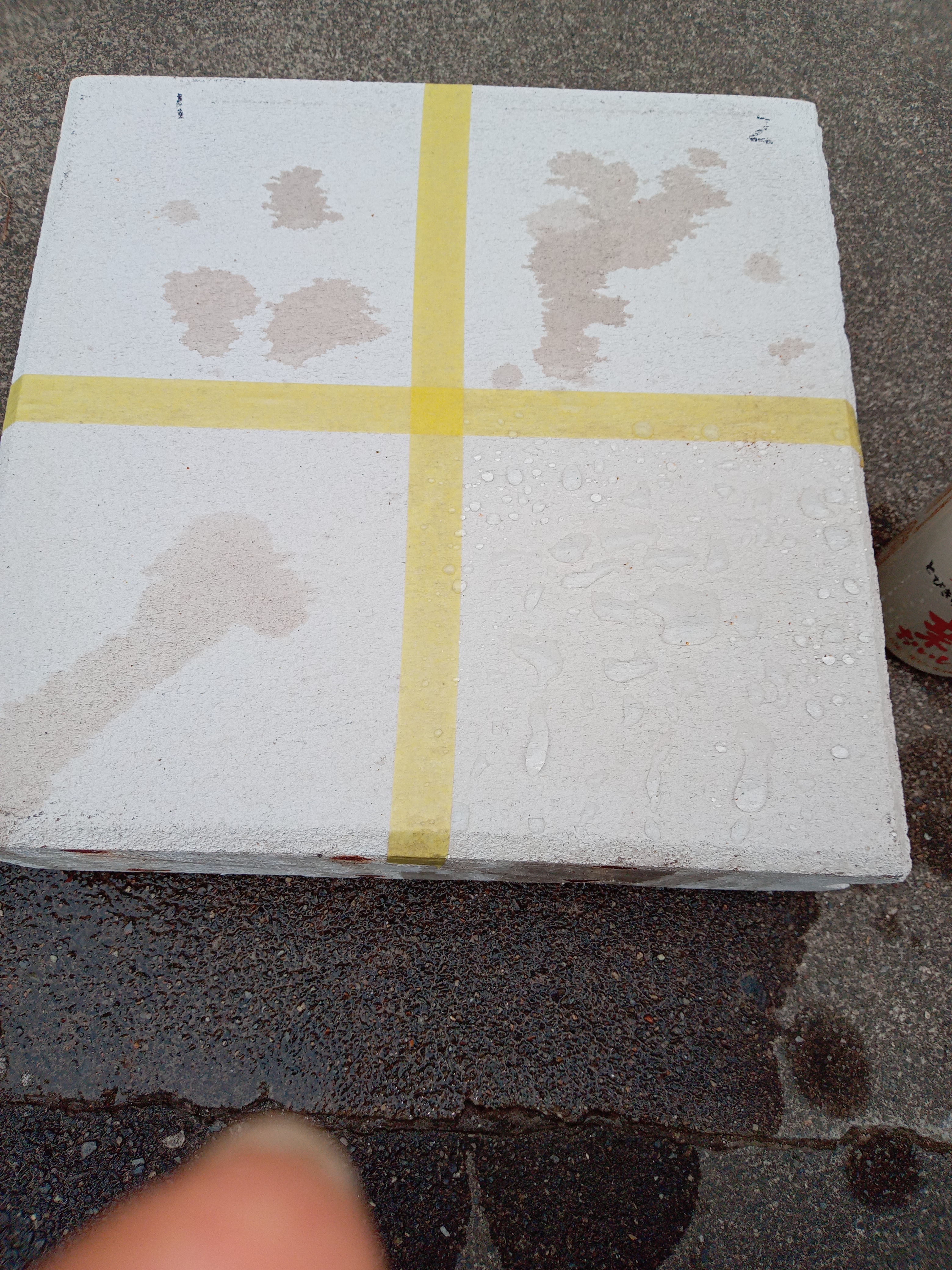

ALC平板撥水状況
コンクリート平板撥水状況

IZW.Shieldに商品名を変更しました

試験結果

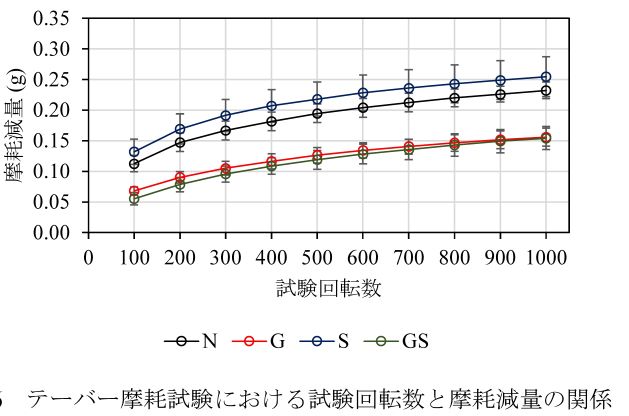

JISA1453試験結果
含水率と疎水層の形成状態
実験結果

論文 水流摩耗試験による表面含浸材のモルタル改質効果の評価 閲覧は、公益社団法人日本コンクリート工業会への入会が必要です。

コンクリートの含水率により疎水層は不安定になります。

コンクリート水路の長寿命化に有効な表面含浸材を検討しています。

泉建設工業株式会社
住環境創建株式会社

IZW.Shield含水率3%の含浸状況

第15期【第3回】出展技術発表会資料
建設技術展示館(15期)に出展中!
リンク
K571試験結果
IZW.Guard SDS
SHIELD 含浸深さ

塗布前にレイタンス等の除去を入念に実施

塗布面表層の状況に応じて
塗布、後日改質効果を検証

撥水状況を確認

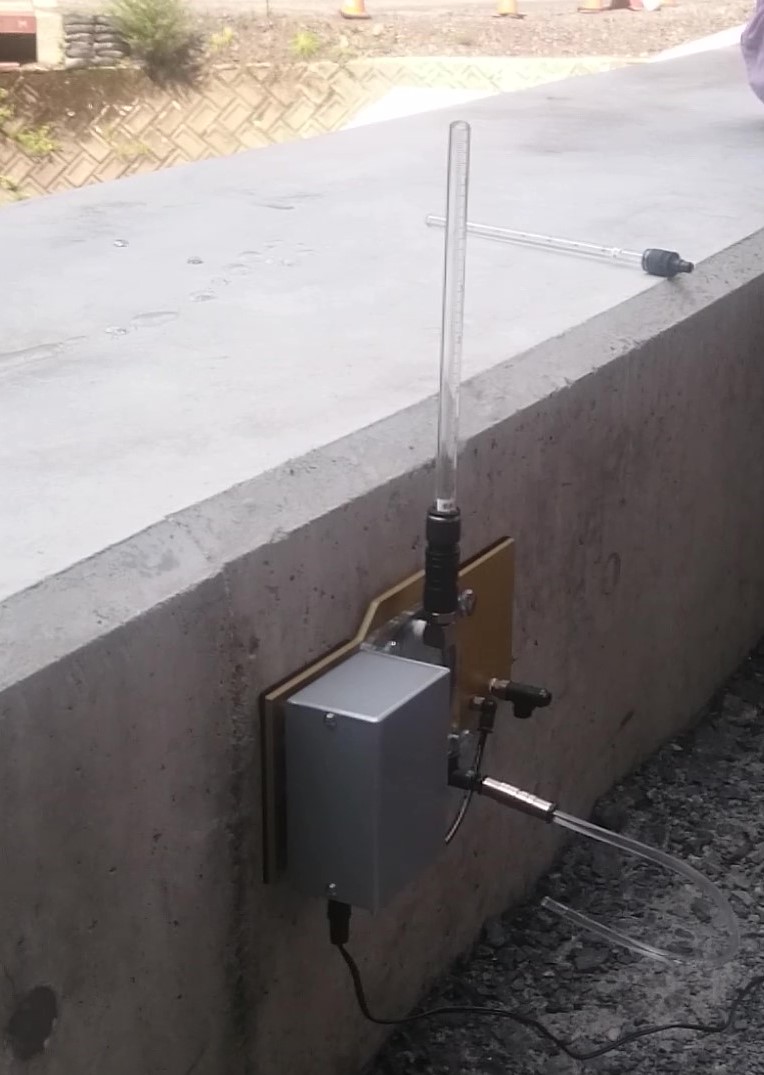

垂直部の現場透水量試験

直轄工事における新技術活用の推進について~直轄土木工事における新技術活用の原則義務化~
従来の施工者希望型は、施工者選定型として取り扱われます。

新技術活用調査(施工者希望型)
   シッカリート併用工法  シッカリート吸水防止用  シッカリート改質用
 含浸深さ(mm)  1.3  2.1
 透水比(%)    6 (94%向上)     6 (94%向上)    85  (15%向上)
 吸水比(%)   53  (53%向上)   88  (88%向上)   53  (53%向上)
 透湿比(%)  110  (10%向上)   107  (7%向上)   107  (7%向上)
 中性化深さ比(%)   81  (19%向上)   81  (19%向上)   85  (15%向上)
 塩化物イオン比(%)    7  (93%向上)    8  (92%向上)   92  (8%向上)
撥水状況確認
現場透水量試験 水平部

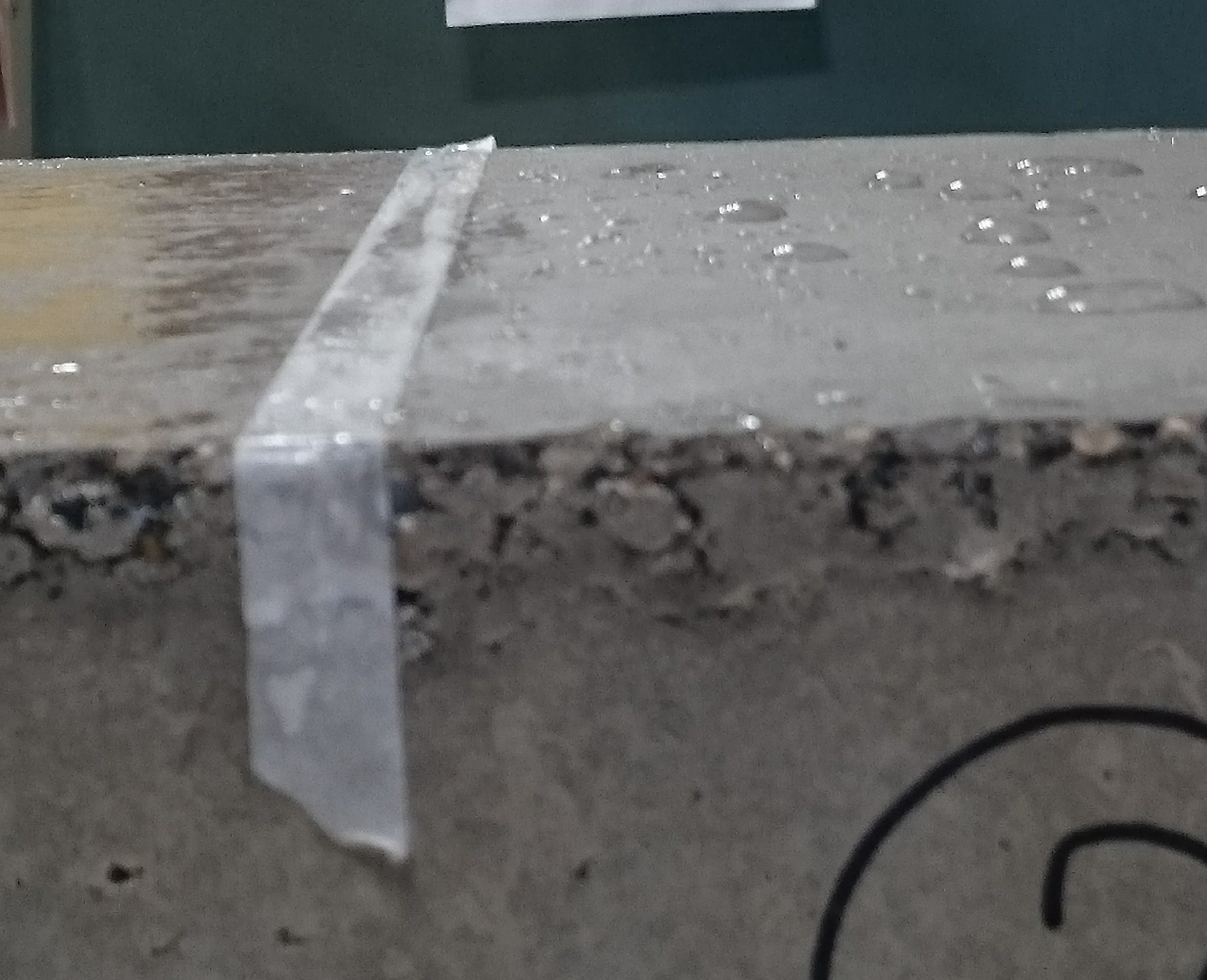

塗布2時間水中投入2時間後の撥水状況
塗布前の洗浄
塗布表層評価

(強化仕様の場合)
プライマー塗布翌日に
IZW.Shield塗布

施工動画(集約版)

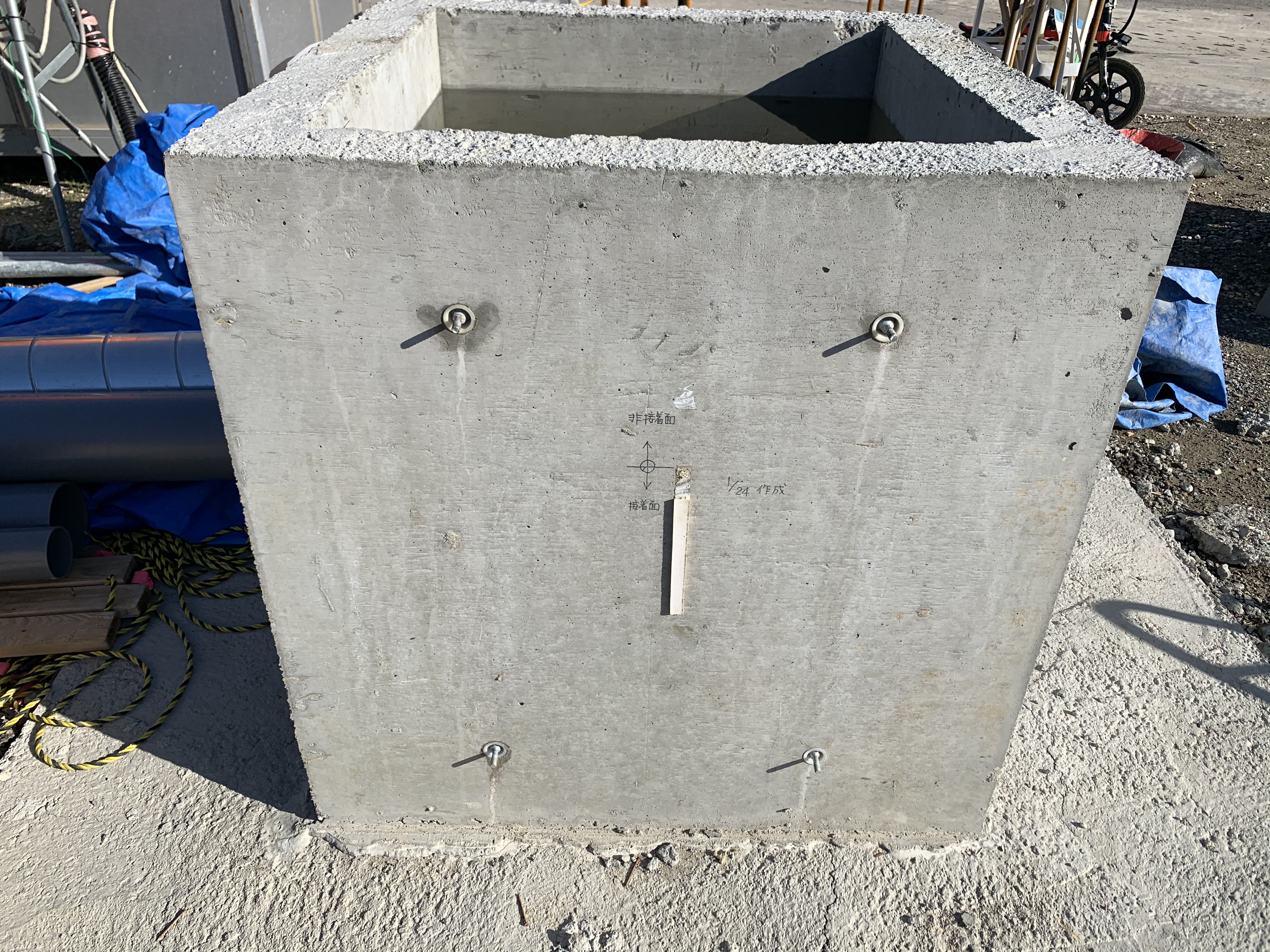

漏水する現場打コンクリートを止水

浸透力向上、表層の空隙を充填、再溶解しない、高い止水力を維持

塗布後の散水洗浄で含浸材を洗い流す時代は終わり。

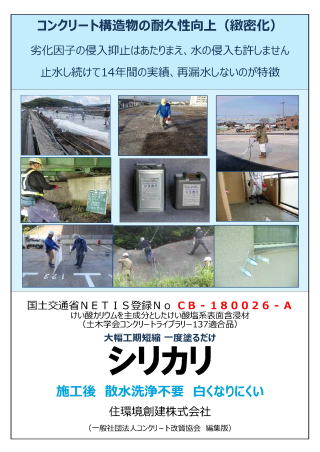

シリカリパンフ

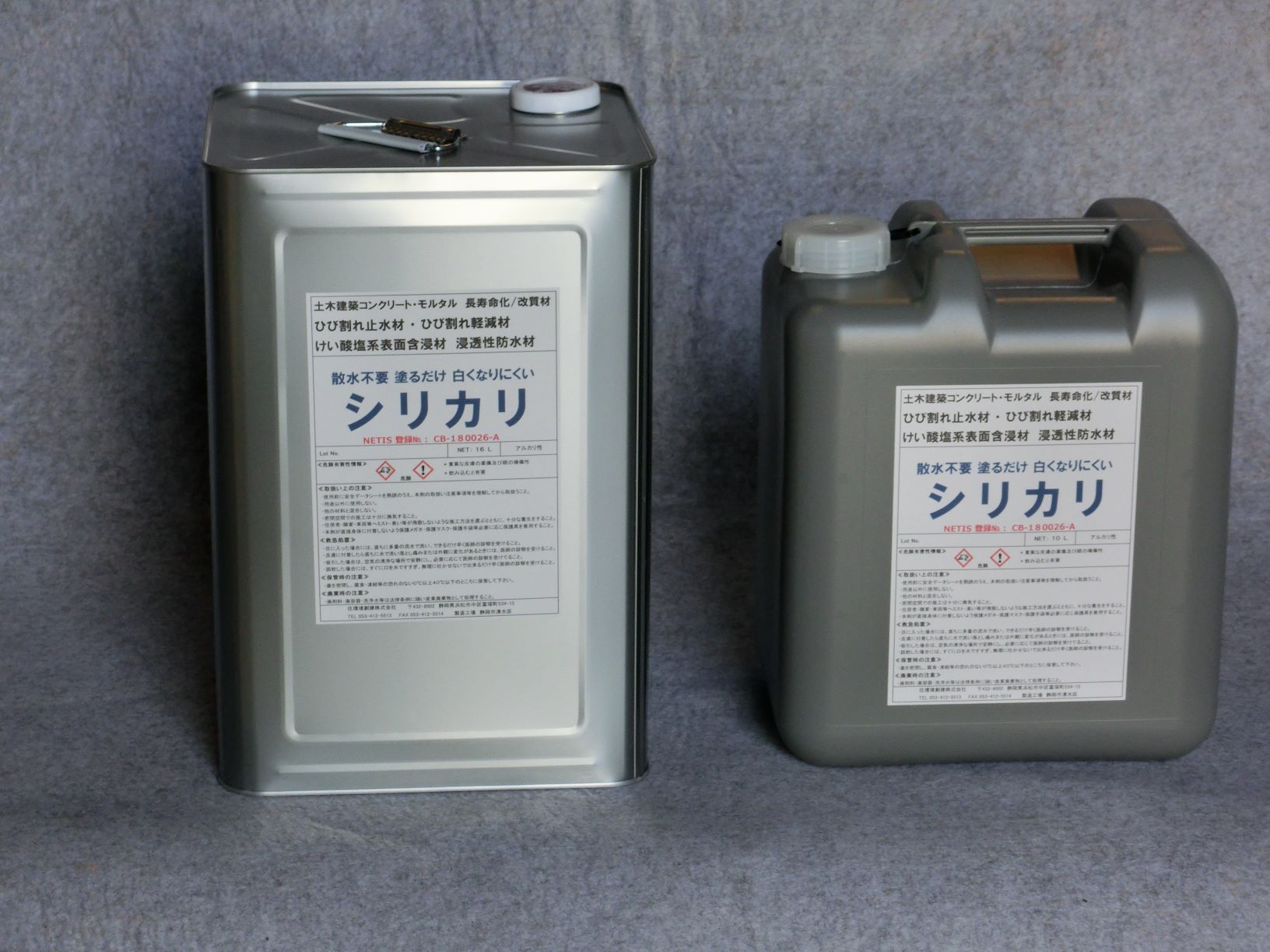

sirikari_nisugata
女性も活躍

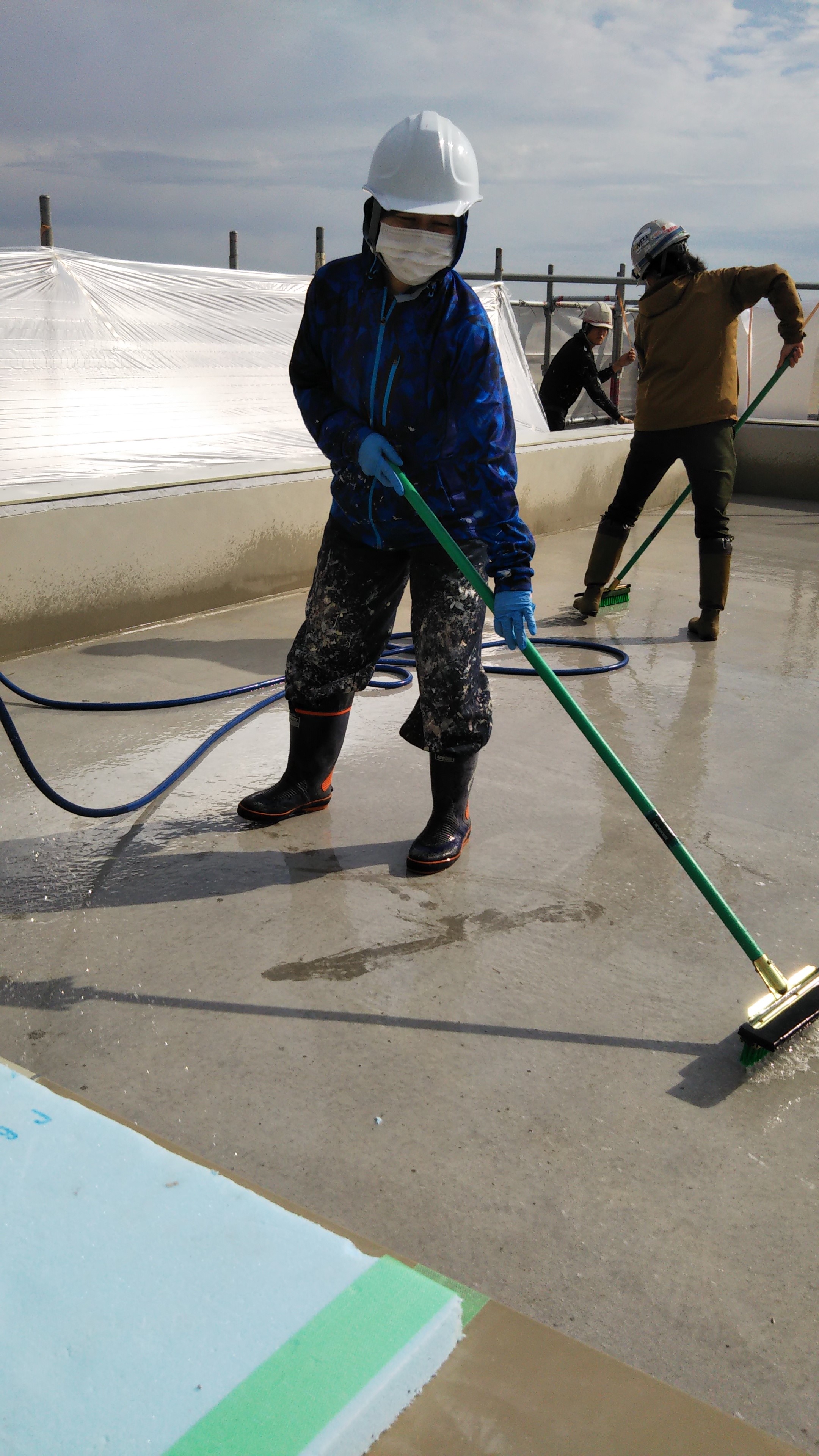

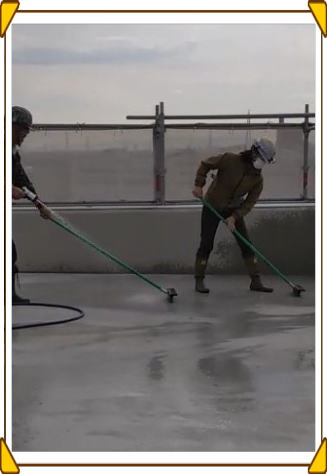

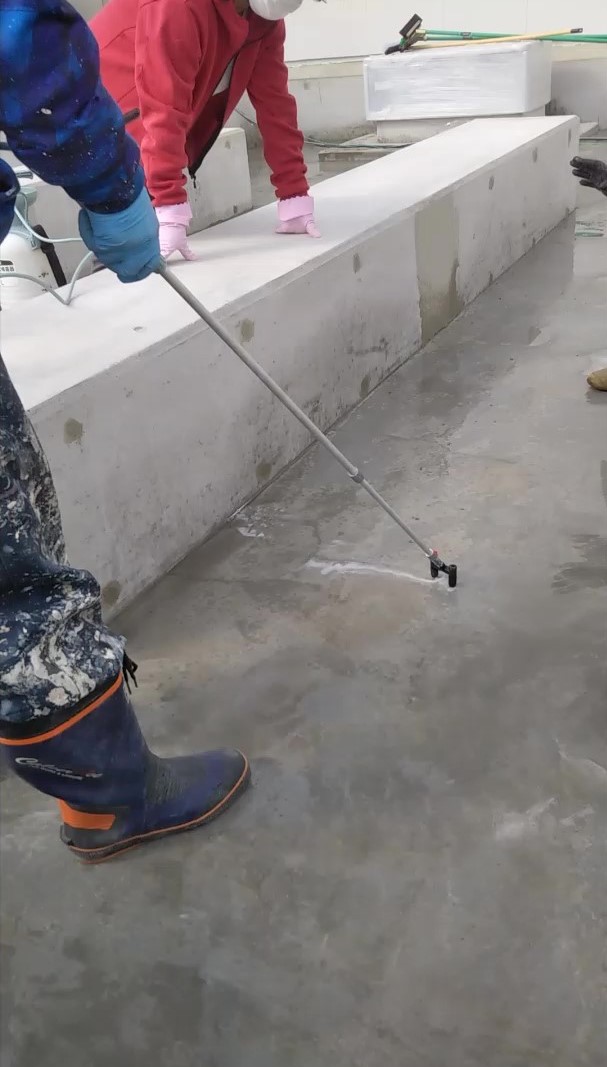

歩行部は散水洗浄

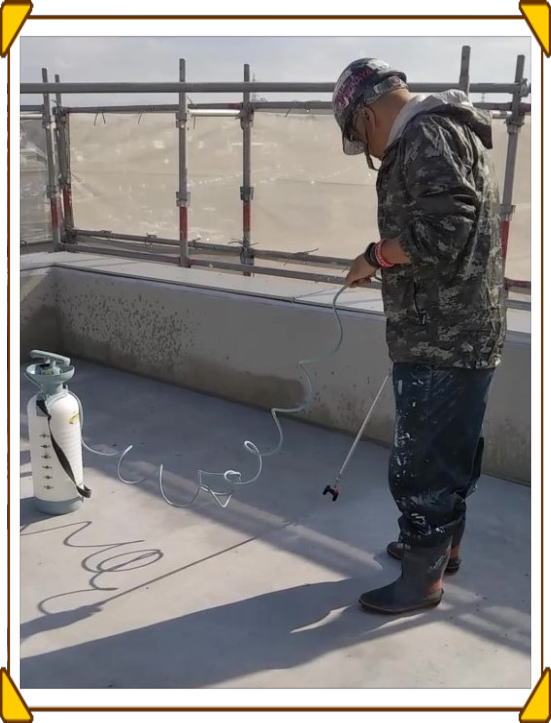

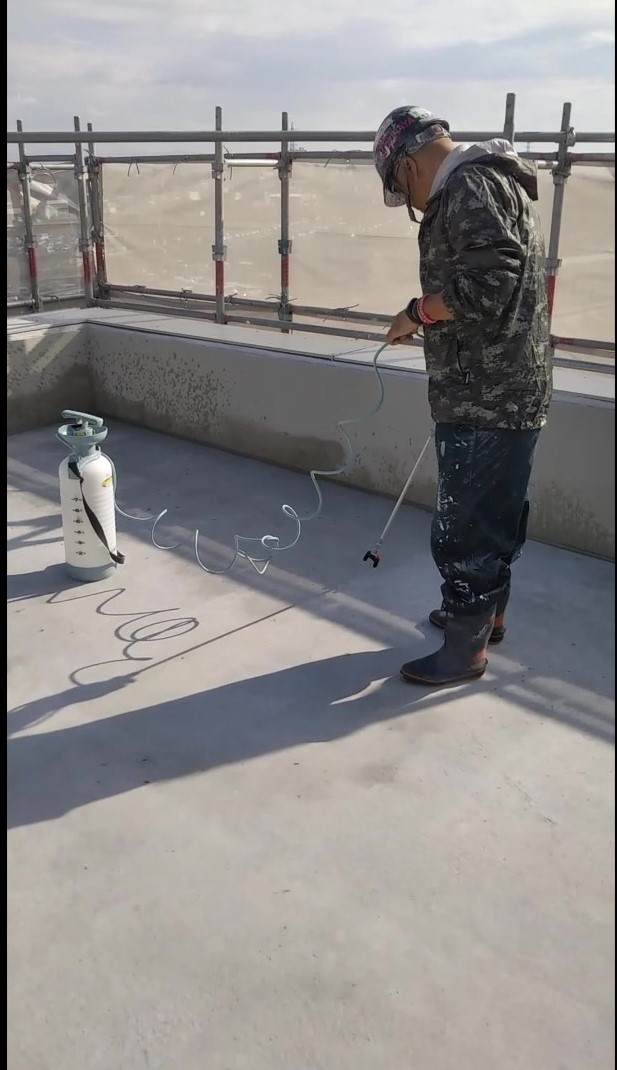

端部から漏れがないよう順番に塗布

■シッカリート併用工法 (NETIS CB-150000-A)

シッカリート改質用と吸水防止用の併用工法で、改質効果と吸水防止の効果を併せ持っています。
コンクリート改質用だけで長寿命化に有効ですが、シッカリート吸水防止用を併用することで、防汚対策やカビ対策が期待できるので、橋梁の壁高欄など景観対策も
可能です。

・試行申請型(請負契約締結後提案の場合)及び施工者希望型により 施工者が新技術の活用を提案し、実際に工事で活用された場合は、 活用の効果に応じて工事成績評定での加点の対象となります。

K571試験 試験機関 (一般財団法人)日本建築総合試験所
